電力電子技術的核心是電能的變換和控製,常見的有直流轉交流(逆變)、交流轉直流(整流)、變頻、變相等。在工程中拓展開來,變得五花八門,應用領域非常之廣,但是,千變萬化離不開其核心——功率電子器件;
01 分類

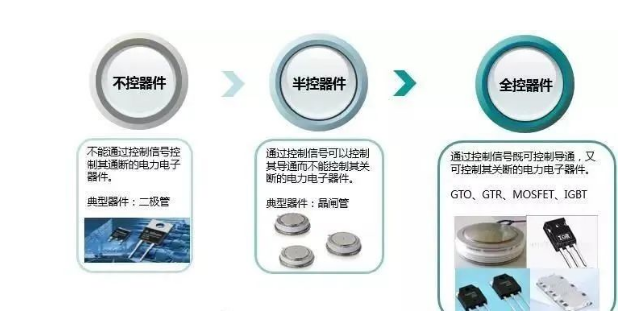

功率電子器件的分類及用途:
【補充】半導體材料的發展:
第一代:Si、Ge等元素半導體材料,促進計算機及IT技術的發展,也是目前功率半導體器件的基礎材料;
第二代:GaAs、InP等化合物半導體材料,主要用於微波器件、射頻等光電子領域;
第三代:SiC、GaN等寬禁帶材料,未來在功率電子、射頻通信等領域非常有應用前景。
02 應用

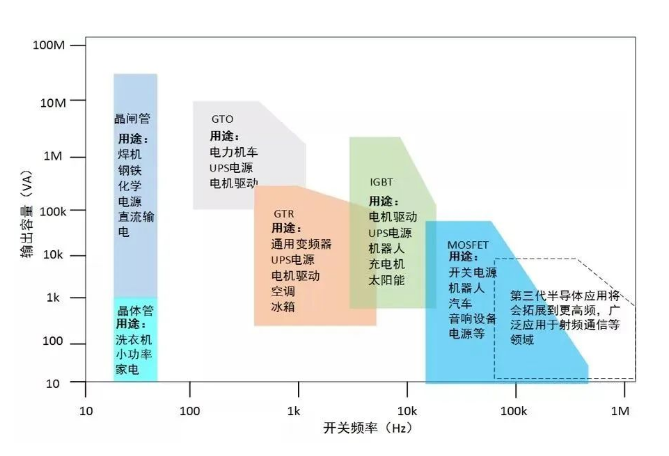

功率電子器件的應用:
不控器件:典型器件是電力二極管,主要應用於低頻整流電路;
半控器件:典型器件是晶閘管,又稱可控矽,廣泛應用於可控整流、交流調壓、無觸點電子開關、逆變及變頻等電路中,應用場景多為低頻;
全控器件:應用領域最廣,典型為GTO、GTR、IGBT、MOSFET,廣泛應用於工業、汽車、軌道牽引、家電等各個領域。
GTO:門極可關斷晶閘管
GTR:電力晶體管
IGBT:絕緣柵雙極性晶體管
MOSFET:金屬氧化物半導體場效應晶體管

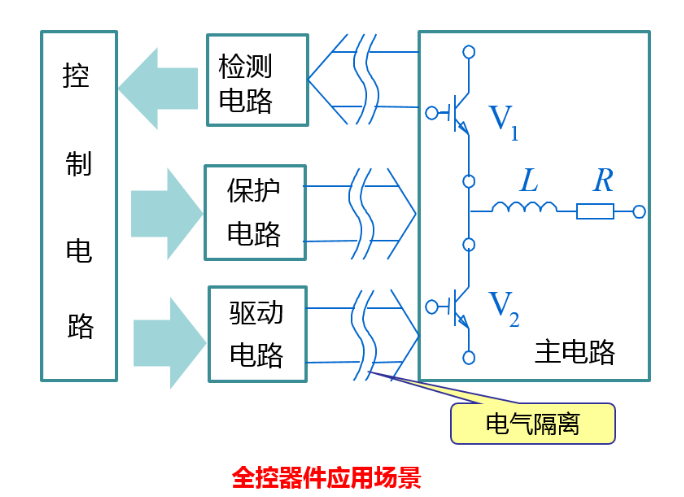

汽車領域及大部分工業領域目前最常用的全控器件,全控器件的基本應用場景可以用下邊這張示意圖概括:
03 IGBT
IGBT是個好東西!
下邊是來曆!
上邊介紹的幾種全控器件,其中GTO是晶閘管的派生器件,主要應用在兆瓦級以上的大功率場合,咱們較少涉及,先討論另外幾種。
GTR(電力晶體管):電路符號和普通的三極管一致,屬於電流控製功率器件,20世紀80年代以來在中小功率範圍內逐漸取代GTO。GTR同學特點鮮明,耐高壓、大電流、飽和壓降低是其主要優點;但是缺點也很明顯,驅動電流較大、耐浪湧電流能力差、易受二次擊穿而損壞,驅動電流大直接決定其不適合高頻領域的應用。
MOSFET(金屬氧化物半導體場效應晶體管):顧名思義,電場控製是他與GTR最明顯的區別,特性是輸入阻抗大,驅動功率小,開關速度快,工作頻率高,是不是完美彌補了GTR的缺陷?那MOS能不能完全替代GTR呢?答案是不能,MOSFET典型參數是導通阻抗,直觀理解,耐壓做的越大,芯片越厚,導通電阻越大,電流能力就會降低,因此不能兼顧高壓和大電流就成了MOS同學的短板,但別忘了,這是GTR的長處呀!
於是,混血兒IGBT誕生了!

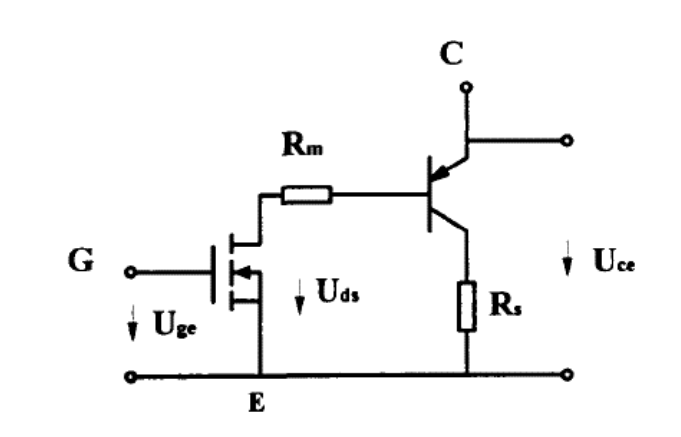

看他的簡化等效電路圖,是不是就明白什麽了?
那麽定義就來了,IGBT是以雙極型晶體管為主導元件,以MOSFET為驅動元件的達林頓結構,是不是很巧妙!再看他的名字“絕緣柵場效應晶體管”就很好記了。
IGBT特點:
損耗小,耐高壓,電流密度大,通態電壓低,安全工作區域寬,耐衝擊;
開關頻率高,易並聯,所需驅動功率小,驅動電路簡單,輸入阻抗大,熱穩定性好等;
應用領域正迅速擴大,逐步取代GTR、MOSFET的市場。
